由于鋯具有優異的耐腐蝕性，鋯在醋酸、PTA、醋酐、聚甲醛以及氯化聚乙烯等裝置中得到了大量的應用[1-4]。近年來，隨著我國工業技術的發展以及對鋯材的深入研究，從海綿鋯的冶煉到板材、鍛件、管材的生產均實現了國產化[5-6]。

隨著我國化工行業大型化的發展，鋯材的使用量也隨之增多，國內也完善了自己的材料標準及設計制造標準。2010年，國家質量監督檢驗檢疫總局與國家標準化委員會(huì )共同發布了《鋯及鋯合金牌號和化學成分》（GB/T26314）標準，同年國家能源局發布了《鋯制壓力容器》（NB/T47011）標準，為鋯制容器設備的設計制造提供規范化及標準化標準，《固定式壓力容器安全技術監察規程》（TSG21—2016）也將NB/T47011標準列入協調標準中。

鋯材的焊接是設備制造過程中的關鍵工藝，合格的焊接接頭質量是保證設備安全使用的關鍵。

1、R60702鋯性能介紹

1.1物理性能

鋯的活性高，極易受空氣的氧化，在鋯的表面形成一層致密的氧化膜，提高其耐腐蝕性。鋯的密度為6.49g/cm³，熔點為1845℃，其熔點高于鈦、鎳、鋼、銅、鋁等材料。鋯在常溫時的熱導率約為20.8Ｗ／（ｍ·Ｋ），比銅、鋁、鎳都低，與鈦和奧氏體不銹鋼相接近。鋯的室溫熱膨脹系數比鈦更低，約為5.8×10^-6℃。鋯的彈性模量較低，室溫時約為99.3GPa，僅為鋼的一半，在同樣的應力作用下，鋯的彈性變形量約為鋼的兩倍[7]。

1.2化學成分及力學性能

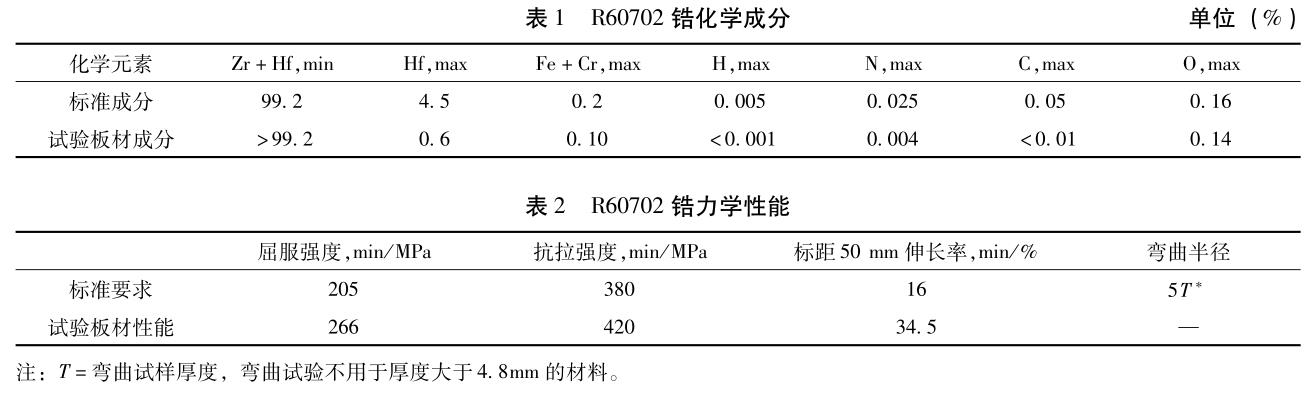

R60702鋯為工業級鋯，其化學成分及力學性能滿足ＡＳＭＥＳＢ—551標準的要求，ＳＢ—551R60702鋯相當于我國GB/T26314—2010標準中的Zr-3。R60702鋯由于其良好的耐腐蝕性與力學性能，常用于非核能級壓力容器的選材，其具體的化學成分及力學性能見表1、表2。

1.3晶體結構

R60702鋯在常溫下為密排六方晶體結構，即α-Ｚｒ結構。R60702鋯在865℃時發生相變，從α相（密排六方晶格）結構轉變?yōu)棣孪啵w心立方晶格）結構。

R60702鋯中的氧元素、氮元素為α相穩定化元素，提高α相到β相轉變的溫度[8]。

2、鋯的焊接

2.1鋯的焊接性

鋯的焊接性較好，但由于其熔點較高，焊接時需要采用較大的焊接電流施焊，又由于鋯的導熱性差，電弧停留時間過長，會(huì )導致熱影響區粗晶，因此鋯的焊接應采用適當的大電流快速焊工藝。在高溫下，鋯與氫、氧、氮、碳等間隙元素發生反應，產生脆性化合物，導致沿晶開裂。

為避免氫的吸附，必須將所有濕氣從鋯的表面清除，焊接保護氣體露點溫度應在－50℃或更低。氧、氮主要來源于大氣，焊接時必須做好保護，避免焊縫吸氧、吸氮。碳通常來自清潔過程中沒有被完全去除的污垢或油脂，同時焊接區域清理得不干凈也會(huì )增加焊接氣孔的傾向。

2.2鋯的焊接保護

鋯焊接時，ＧＴＡＷ焊應采用99.999％的高純度氬氣進行保護，保護噴嘴應采用大直徑的噴嘴，最好使用帶有氣體均勻化絲網的透鏡噴嘴，如圖1所示。

鋯焊接時，除焊接熔池需要保護外，背面焊縫及尾部焊縫也同時需要保護，氬弧焊槍要帶有尾部拖罩，如圖2所示。拖罩使溫度高于400℃的焊接接頭置于惰性氣體的保護之下，避免高溫時與空氣接觸，受到空氣污染。

2.3鋯焊接保護效果的要求

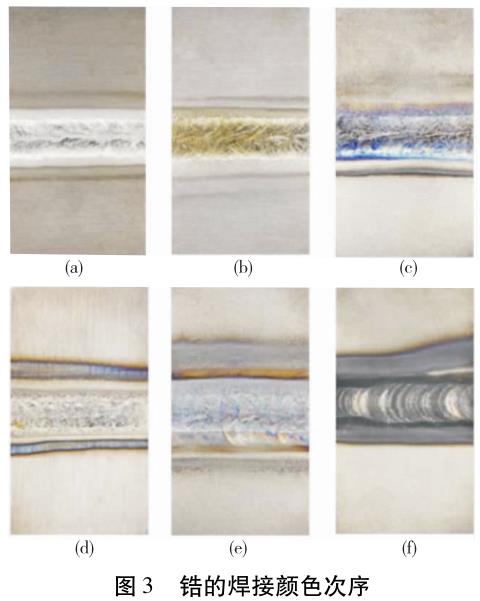

鋯的焊縫和熱影響區的表面顏色是鋯焊縫驗收的重要指標，《鋯制壓力容器》（NB/T47011）標準與《鋯及鋯合金熔焊指南》（ＡＷＳＧ2.5）標準均對鋯焊接保護效果提出了要求，鋯焊縫和熱影響區表面顏色的規定見表3。對于鋯的焊接表面顏色的要求，ＡＷＳＧ2.5標準采用了更為直觀的圖片形式表達，如圖3所示。

對于圖3（ａ）中的銀白色為正確保護后的顏色，圖3（ｂ）中的金黃色表明受到輕微的污染，但可以接受，其表面的金黃色可采用潔凈的不銹鋼刷去除。圖3（ｃ）、（ｄ）中的深藍色、紫色表明焊縫及熱影響區受到中度污染，需要將表面焊縫去除。

圖3（ｅ）、（ｆ）中的黃灰色、灰色表明焊縫及熱影響區受到嚴重的污染，不僅需要將表面焊縫去除掉，還需要將焊縫每側的熱影響區去除掉。

2.4鋯的焊接環境

鋯的焊接應在空氣潔凈、無污染、無煙、無金屬粉塵的潔凈環境下進行，焊接場所應為獨立的區域，須避免與碳鋼材料接觸，防止被鐵銹污染。焊工衣著鞋帽手套等應清潔無污染、鞋底干凈。

3、焊接試驗

R60702鋯焊接后通常不需要進行焊后熱處理，但制作過程中受部件的冷加工變形率過大的影響，焊縫需要隨部件進行消應熱處理，或者因成形工藝的需要，部分部件焊后采用了熱成形的工藝，因此根據設備制造的需要，進行了焊態、550℃×6ｈ熱處理以及620℃×6ｈ熱處理的工藝評定試驗，試驗對應編號分別為G-1、G-2、G-3。

3.1坡口制備

焊接過程中由于焊接應力的作用，不可避免會(huì )產生焊接變形，為了減小試板的焊接變形，試板的坡口設計成雙面坡口形式，試驗所用的R60702鋯板材厚度為13.5mm，具體的坡口形式如圖4所示。為了保證焊接坡口精度與質量，坡口加工采用銑床機械加工的方法。

3.2焊材的選用

工藝評定試驗采用與R60702鋯化學成分及力學性能相匹配的ＥＲＺｒ-2焊絲進行焊接，焊絲滿足ＡＷＳＡ5.24標準要求。ＥＲＺｒ-2焊絲焊后得到的焊縫金屬具有良好的強度和塑性，其抗拉強度值≥380ＭＰａ[11]。

3.3試板的焊接

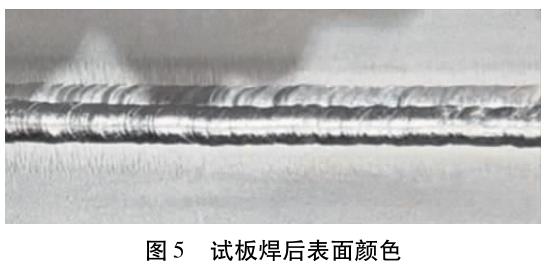

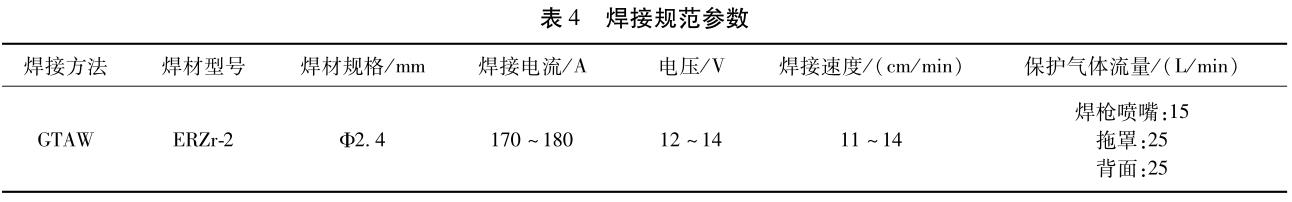

試板焊接前，采用電動合金磨頭對坡口及其兩側25mm的母材進行刮磨，去除坡口及母材表面的氧化膜，并采用丙酮對坡口面及坡口兩側的母材進行清洗，以保證焊接區域無油污。試板焊接采用ＧＴＡＷ焊接方法，焊槍噴嘴直徑為Φ20mm，焊槍尾部帶有保護拖罩，背面氬氣保護罩長度與試板長度相同，保護氣體均為99.999％高純度氬氣，試板具體的焊接規范參數見表4。試板焊后焊縫及熱影響區表面顏色為銀白色，表明焊接過程中保護良好，未受到污染，試板焊后表面顏色如圖5所示。

3.4試板焊后無損檢測

試板焊接后，按照NB/T47013標準對G-1、G-2、G-3焊接試板進行100％滲透檢測以及100％射線檢測。滲透檢測后未發現表面缺陷，射線檢測后，試板內部未發現裂紋、氣孔、未熔合、未焊透等缺陷，滲透檢測及射線檢測結果滿足標準的要求。

3.5焊后熱處理

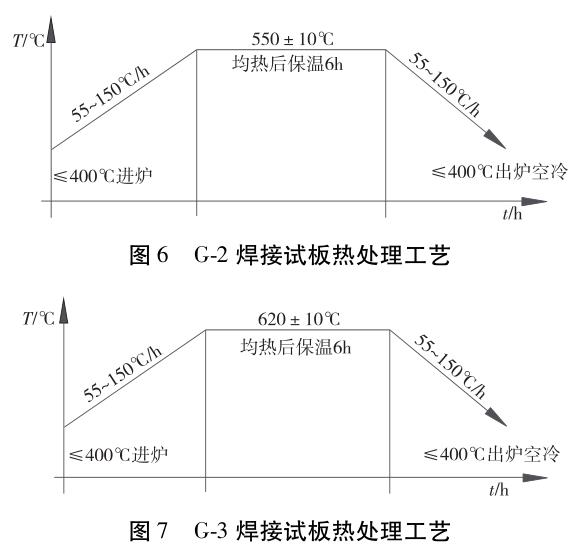

G-2、G-3焊接試板采用電爐進行焊后熱處理，熱處理時每塊試板布置2支熱電偶，具體的熱處理工藝見圖6、圖7。

4、試驗結果與分析

G-1、G-2、G-3焊接試板按照《鋯制壓力容器》（NB/T47011）標準的附錄Ｂ進行焊接工藝評定試驗，每個試板進行拉伸試驗2件、面彎及背彎試驗各2件，同時又增加了硬度、宏觀金相、微觀金相等試驗。

4.1拉伸試驗

對G-1、G-2、G-3焊接試板按照NB/T47011附錄Ｂ圖Ｂ.6制取緊湊型板接頭帶肩板形拉伸試樣，在萬能拉伸試驗機上進行試驗，拉伸試驗結果見表5。從表5的拉伸試驗結果來看，拉伸試驗的抗拉強度值均大于R60702母材標準的下限值380ＭＰａ，滿足標準的要求。

4.2彎曲試驗

彎曲試驗按照NB/T47011附錄Ｂ圖Ｂ.10（ａ）、（ｂ）圖樣，每個試板取2個面彎試樣和2個背彎試樣。 經180°彎曲后，均無裂紋。

焊接接頭經過彎曲變形后，表面沒有任何開裂，這表明焊接接頭在焊態和經歷過550℃×6ｈ、620℃×6ｈ熱處理態后均具有良好的致密性和塑性。

4.3硬度試驗

硬度是鋯焊接的一個重要性能指標，焊縫及熱影響區硬度的升高除受自身微觀組織的影響外，還和焊接保護效果有關。

鋯焊接過程中如保護不當，造成焊縫及熱影響區吸收了氫、氧、氮元素，也會(huì )導致硬度升高。

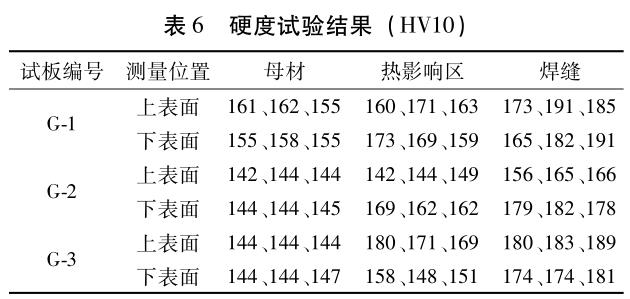

硬度試驗按照《金屬材料—維氏硬度試驗》（GB/T4340.1）標準對G-1、G-2、G-3試板的焊縫、熱影響區、母材進行硬度試驗，硬度試驗結果（ＨＶ10）見表6。

G-1、G-2、G-3試板焊縫及熱影響區的硬度與各自母材硬度之差均不超過50ＨＶ10，滿足工程規范的要求，這進一步證明在焊接過程中，焊接保護良好，焊縫及熱影響區未造成污染。

4.4宏觀金相試驗

宏觀金相試驗按照《金屬材料焊縫破壞性試驗—焊縫宏觀和微觀檢驗》（GB/T26955—2011）標準對G-1、G-2、G-3試板的焊接接頭進行試驗。

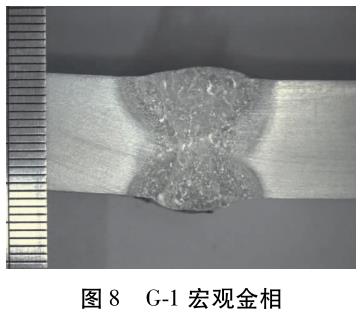

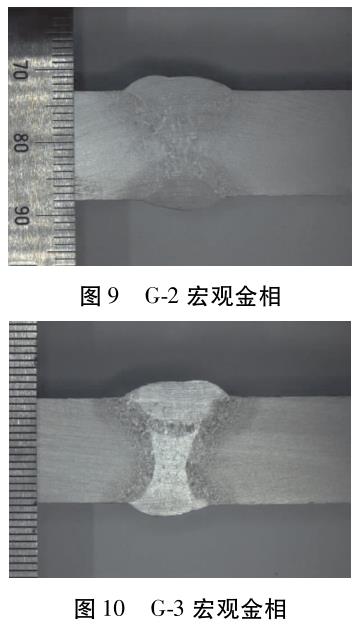

G-1、G-2、G-3宏觀金相如圖8～圖10所示，三個觀金相試樣的焊縫金屬與母材熔合良好，無裂紋、道間未熔合、未焊透等缺陷，證明R60702鋯采用ＧＴＡＷ焊接方法，焊接接頭質量可靠穩定。

4.5微觀金相試驗

微觀金相試驗按照《金屬材料焊縫破壞性試驗—焊縫宏觀和微觀檢驗》（GB/T26955—2011）標準對G-1、G-2、G-3試板的焊縫、熱影響區、母材進行試驗。

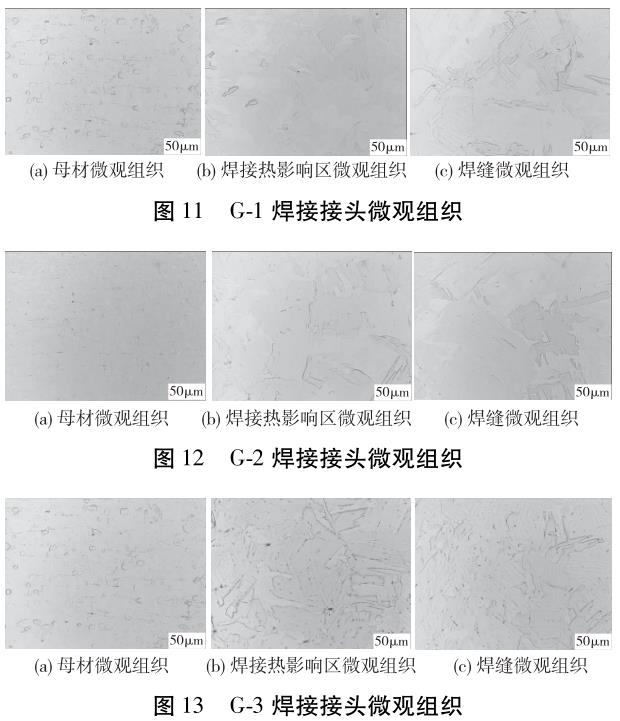

微觀金相試樣在電子顯微鏡下放大200倍觀察，焊縫及熱影響區未見顯微缺陷，微觀金相如圖11～圖13所示。

從圖11（ａ）、圖12（ａ）、圖13（ａ）母材的微觀組織來看，均為α相等軸晶。圖11（ｂ）與圖12（ｂ）熱影響區的微觀組織，圖11（ｃ）與圖12（ｃ）焊縫的微觀組織基本一致，熱影響區與焊縫均為片狀α′相（即鋯的馬氏體相）。

圖11（ｂ）、圖11（ｃ）與圖12（ｂ）、圖12（ｃ）微觀組織的一致性也表明了焊接接頭在經歷了550℃×6ｈ的熱處理后，組織上未

發生明顯的再結晶。圖13（ｂ）、圖13（ｃ）焊接熱影響區及焊縫微觀組織同樣為片狀的α′相，但相對于圖11（ｂ）、圖11（ｃ），圖12（ｂ）、圖12（ｃ）的微觀組織其晶粒組織更加細小，表明經過620℃×6ｈ的焊后熱處理后，焊縫及熱影響區發生了再結晶。

鋯的相變點溫度為865℃，在相變溫度之上鋯的組織為β相，受焊接熱源的作用，焊縫及熱影響區的溫度均高于865℃，焊后高溫狀態的焊縫和熱影響區從β相快速冷卻至室溫時，組織的晶格結構發生切變，形成片狀的馬氏體，致使焊縫和熱影響區的組織形態最終為馬氏體組織。

4.6綜合分析

相對比G-1試板焊態的抗拉強度，G-2試板550℃×6ｈ以及G-3試板620℃×6ｈ熱處理后的抗拉強度均有所下降，這表明焊后熱處理會(huì )導致焊接接頭強度下降。通過G-2試板與G-3試板拉伸試驗數據對比，550℃×6ｈ熱處理后的抗拉強度下降要比620℃×6ｈ熱處理后的抗拉強度下降明顯。

從G-2試板與G-3試板焊接接頭的微觀組織對比來看，經過620℃×6ｈ焊后熱處理后的組織發生了再結晶，晶粒得到了細化，因此G-3試板焊接接頭抗拉強度下降較少。通過對微觀組織的觀察，焊縫及熱影響區硬度的升高主要是由于焊縫、熱影響區與母材的組織差異性導致的。相對于母材的α相而言，α′相其硬度相對較高，焊縫及熱影響區α′相的生成使焊縫和熱影響區硬度升高。從硬度數據的結果可以看出，α′相導致的硬度升高是有限的，從彎曲試驗的結果來看，α′相的產生并不會(huì )導致焊接接頭塑性有明顯的下降。

5、結語

本文通過對R60702鋯的物理性能、化學成分、力學性能、焊接性能進行分析，并根據上述一系列試驗結果及相關分析，可以得出以下4個結論：

（1）R60702鋯采用鎢極氬弧焊焊接，焊槍采用尾部拖罩保護，背面也采用氬氣保護罩進行保護，可獲得銀白色的焊縫金屬。無損檢測的合格性以及宏觀金相試驗的合格性，均表明采用鎢極氬弧焊焊接方法質量可靠穩定。

（2）R60702鋯采用鎢極氬弧焊焊接，焊材采用ＥＲＺｒ-2焊絲，在焊態、550℃×6ｈ熱處理態、620℃×6ｈ熱處理態下的抗拉強度與彎曲性能均能滿足標準的要求。與焊態相比，經歷550℃×6ｈ熱處理后的焊接接頭其抗拉強度下降明顯，經歷620℃×6ｈ熱處理后的焊接接頭其組織發生了再結晶，晶粒得到了細化，抗拉強度下降不明顯。

（3）焊縫及熱影響區的硬度值不高于母材硬度值50ＨＶ10，滿足工程規范的要求，證明焊接時保護良好，焊縫及熱影響區未受到氫、氧、氮的污染。焊縫及熱影響區硬度的升高，主要是由于微觀組織中生成的α′相導致的。

（4）R60702鋯焊態及550℃×6ｈ、620℃×6ｈ熱處理后的焊縫及熱影響區組織均為片狀α′相，但經歷620℃×6ｈ熱處理后的焊縫及熱影響區發生了再結晶，組織得到了細化。

參考文獻

[1]朱廣．鋯材化工離心泵的國產化及其在醋酸化工領域的應用[J]．乙醛醋酸化工，2012（5）：16.17．

[2]康彥，陳婷婷，季琳，等．國產鋯材在醋酸項目中的成功應用及展望[J]．精細化工原料及中間體，2011（10）：14.16．

[3]王應植，袁彪，浦江，等．純鋯反應器焊接工藝[J]．焊接技術，2008，37（4）：3．

[4]賈瑞亭，劉小峰．醋酐反應釜R60702鋯板開裂原因分析[J]．理化檢驗：物理分冊，2014，50（8）：610.612．

[5]楊鋒，尉北玲，王旭峰．核級鋯合金研究現狀及我國核級鋯材發展方向[J]．金屬世界，2016（3）：5．

[6]李向東，嚴學波．軋制溫度對R60702寬幅中厚鋯板組織性能的影響[J]．中國鈦業，2012（3）：3．

[7]全國鍋爐壓力容器標準化技術委員會(huì )．NB/T47011—2010《鋯制壓力容器》標準釋義[Ｍ]北京：中國計量出版社，2010：107.108．

[8]Ａｍｅｒｉｃａｎｗｅｌｄｉｎｇｓｏｃｉｅｔｙ．ＡＷＳＧ2.5Ｇｕｉｄｅｆｏｒｔｈｅｆｕｓｉｏｎｗｅｌｄ-ｉｎｇｏｆＺｉｒｃｏｎｉｕｍａｎｄＺｉｒｃｏｎｉｕｍａｌｌｏｙ[Ｓ].2012．

[9]孔麥船，張偉，朵元才，等．鋯（R60702）ＰＡＷ＋ＴＩＧ焊接技術試驗研究[J]．中國化工裝備，2019（3）：4．

[10]龍騰，黃堅，戴軍．R60702鋯材Ｃ02激光焊的氣體保護及接頭的組織、力學性能[J]．機械工程材料，2013，37（7）：48.52．

[11]ＡＳＭＥｂｏｉｌｅｒａｎｄｐｒｅｓｓｕｒｅｖｅｓｓｅｌｃｏmmｉｔｔｅｅｏｎｍａｔｅｒｉａｌ．ＡＳＭＥＢＰＶＣⅡ-Ｐａｒｔ-Ｃ，ＳＦＡ-5.24／ＳＦＡ5.24Ｍ，ＳｐｅｃｉｆｉｃａｔｉｏｎｆｏｒＺｉｒ-ｃｏｎｉｕｍａｎｄＺｉｒｃｏｎｉｕｍ-ａｌｌｏｙｗｅｌｄｉｎｇｅｌｅｃｔｒｏｄｅｓａｎｄｒｏｄｓ[Ｓ]．2021．
